 Bobine lumière

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
ptitcuk81
Bricoleur
Bricoleur


Masculin Nombre de messages : 27
Age : 31
Ville/Département : Loos
ma moto: : Peugeot type 55 GLT 1952
Date d'inscription : 03/03/2017

MessageSujet: Bobine lumière   Dim 26 Mar 2017 - 12:28

Re bonjour a tous, quelqu'un aurais un bon plan pour restauré a neuf une bobine de lumière sur P55 de 1952 en 125cc ???
Et autre question, aucun bouton ou clé pour eteindre la machine... Je peux brancher un coupe circuit directement en sortie de bobine HT ?
Merci a vous
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Papi max
expert Pro
avatar

Masculin Nombre de messages : 1017
Age : 71
Ville/Département : Léguevin 31
ma moto: : Suzuki GS 500 E de 1993
Date d'inscription : 21/04/2013

MessageSujet: Re: Bobine lumière   Dim 26 Mar 2017 - 21:36

Pour la bobine d'éclairage tu peux la rebobiner, même diamètre de fil émaillé, même nombre de spires.
Pour ce qui est de l'arrêt moteur si ta moto n'est pas équipée d'une batterie tu tires un fil de la borne du rupteur que tu amènes sur un bouton poussoir de mise à la masse au guidon.
Max
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ptitcuk81
Bricoleur
Bricoleur


Masculin Nombre de messages : 27
Age : 31
Ville/Département : Loos
ma moto: : Peugeot type 55 GLT 1952
Date d'inscription : 03/03/2017

MessageSujet: Re: Bobine lumière   Lun 27 Mar 2017 - 19:39

Un grand merci pour ton aide, je vais essayer sa Smile par contre qu'appele-tu borne de rupteur s'il te plait? Et fil émaillé cad?? je peux ouvrir la bobine et la refaire moi-meme..? y'a un genre de collant noir autour
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Papi max
expert Pro
avatar

Masculin Nombre de messages : 1017
Age : 71
Ville/Département : Léguevin 31
ma moto: : Suzuki GS 500 E de 1993
Date d'inscription : 21/04/2013

MessageSujet: Re: Bobine lumière   Lun 27 Mar 2017 - 22:55

La borne du rupteur c'est la fixation du fil venant de la bobine d'allumage et du fil venant du condensateur sur ce qui est appelé les vis platinées. Le fil émaillé c'est le fil de cuivre qui est enroulé formant la bobine, émaillé c'est son isolant. Bien sûr que tu peux la refaire, il te faut compter le nombre de tours que faisait l'ancienne et refaire le même nombre de tours pour la nouvelle, ce que tu appelles le collant noir c'est la couverture isolante qui maintient et protège le bobinage en place.
Max
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tof45
mécano
mécano
avatar

Masculin Nombre de messages : 118
Age : 54
Ville/Département : 45
ma moto: : hygina 49.9 1954
kreidler B54 1962
Date d'inscription : 08/02/2016

MessageSujet: Re: Bobine lumière   Mar 28 Mar 2017 - 0:19

salut a tous
Je vais essayer de partager ma petite expérience, pour t’éclairer, sans jeu de mots :laught:  Very Happy
Personnellement j'ai été obligé de rebobiner ma bobine BT/HT, car introuvable, ni en neuf ni en occase! scratch

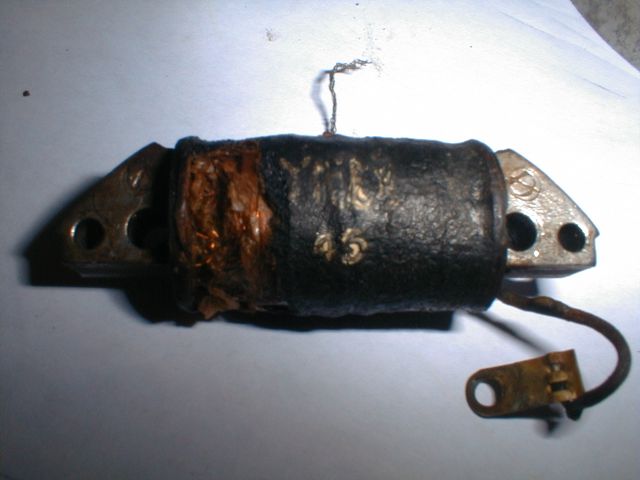

Bin..... parce qu'elle était explosée Rolling Eyes


Je l'ai transformée en bobine BT simple, qui sera identique a celle de l'éclairage  Wink
Pourquoi en BT simple? et bien pasque le fils coté HT est aussi fin qu'un cheveu, et donc infaisable a la main pour ma part !
il eu juste fallut mettre une bobine HT externe en série avec ma bobine BT rebobinée  Wink

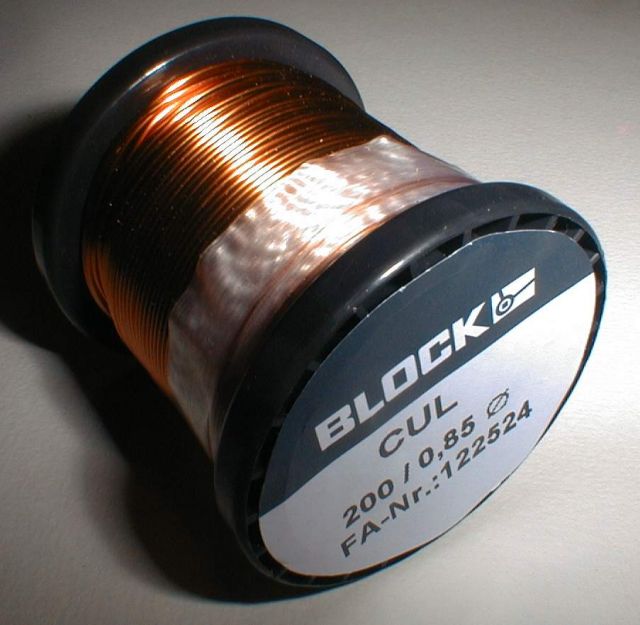

J'ai donc commandé du fil émaillé de 8/10eme de section,
il m'en fallait 14m, d'après ce que j'ai pu lire sur certains forum
et site, (notamment celui de tobec, si mes souvenirs sont bons)



La bobine de fil m'a coûté une 10ene de roro environ

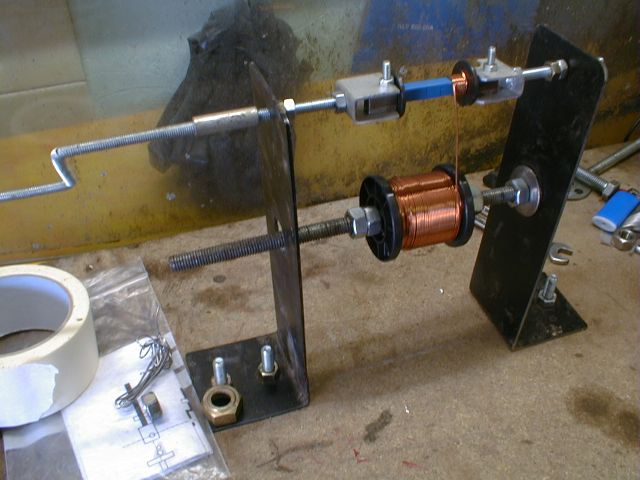

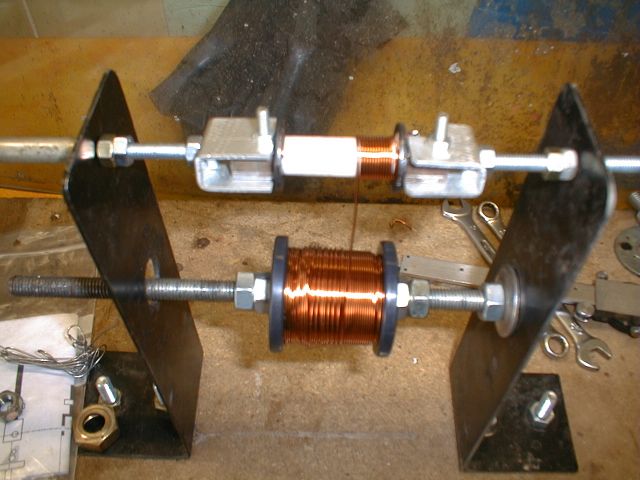

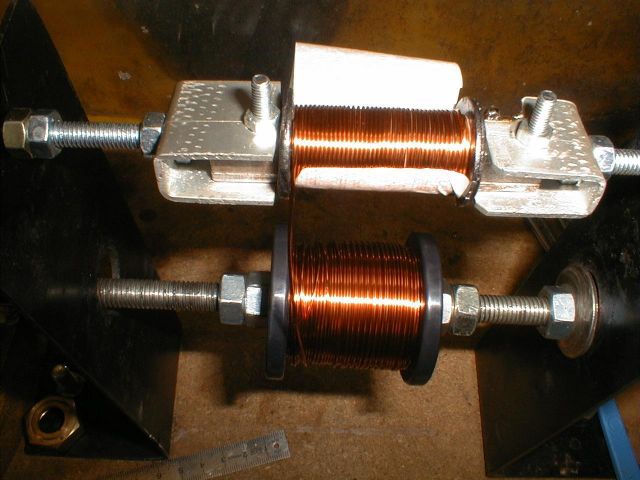

Avec un Petit montage pratique j’installe dessus, la bobine a refaire, vidée de l'ancien fil, et la bobine de fil émaillé


Cette dernière est quasi prisonnière sur son axe pour que le fil reste bien tendu.

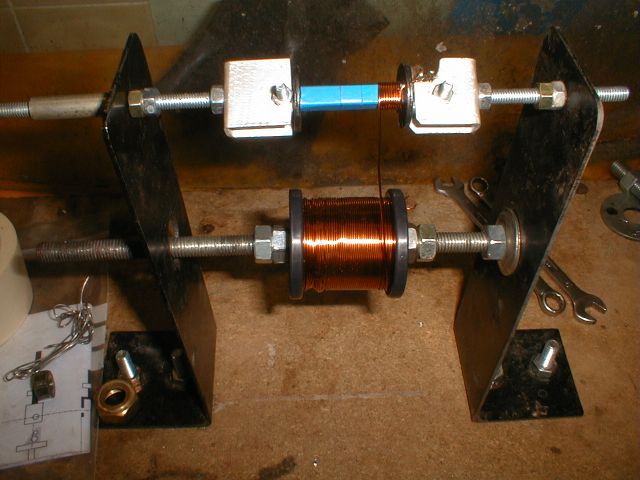

Après avoir isolé le noyau avec du ruban adhésif d’électricien,
je soude la première extrémité du fil sur la masse

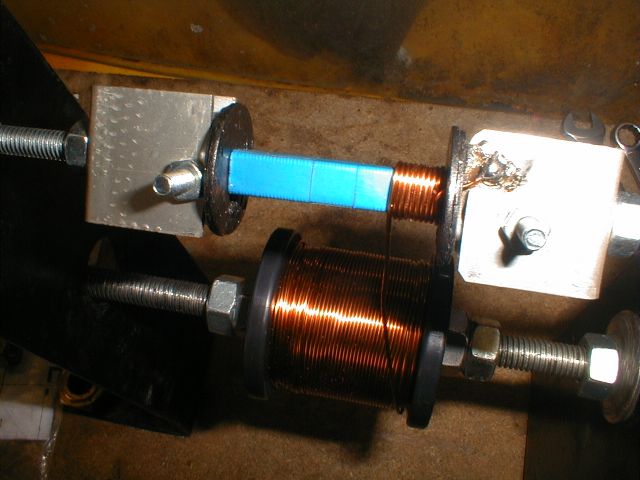

Et y a plus qu’a tourner la manivelle et guider le fil

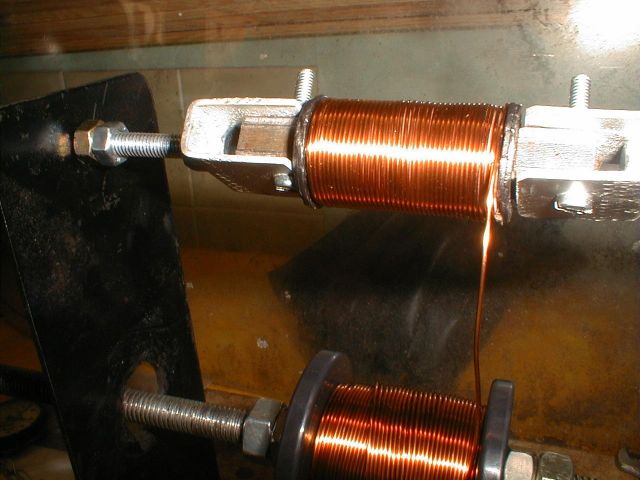

Une rangée, 2 rangées, 3 rangées


Chaque rangée comporte 40 spires, il en faut 321 = 8 rangées


Chaque couche (ou rangée) est isolée par du ruban adhésif papier !
comme il y avait sur le bobinage précédent

8ème  et dernière couche


=> 320 spires et un peu plus de 14m de fil.
Sur les infos trouvées sur la toile, on parle de 321 spires et env 20m de fil, et d’autres disent 14m.
De toutes façon, y avait pas la place d’en mettre une 9ème

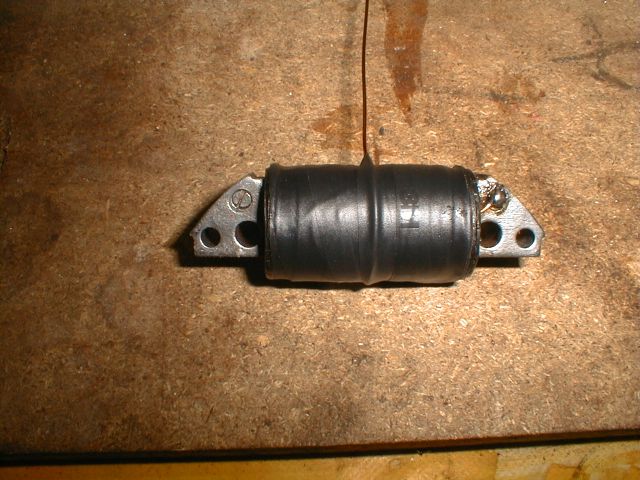

La dernière couche, là, je l’ai recouverte de ruban adhésif d’électricien


En sus du ruban adhésif d’électricien, j'ai mis une pellicule de résine époxy,
car j’avais des doutes sur le ruban, et craignais qu'il ne se décolle, après quelques temps passé près de la chaleur du moteur !
la résine devrait le protéger, pi en plus ça "ressemble" presque a la matière d’origine

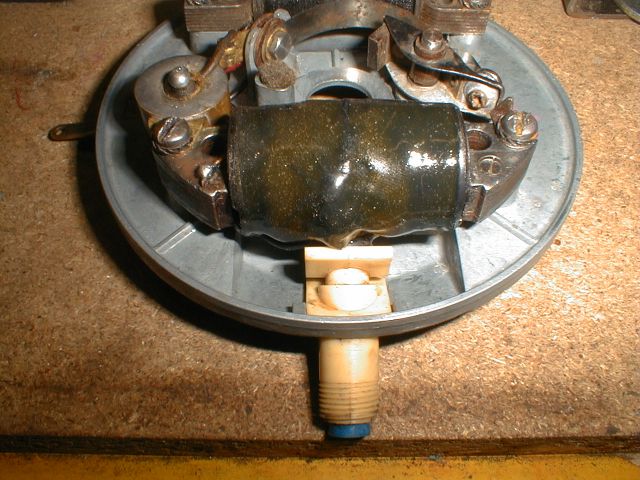

la voici en place sur la platine d'allumage
