 POSITION DU DISQUE D APPUI

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
steff
mécano
mécano
avatar

Masculin Nombre de messages : 149
Age : 48
Ville/Département : 33680 lacanau
ma moto: : 125 mz etz 1989
Date d'inscription : 30/09/2007

MessageSujet: POSITION DU DISQUE D APPUI   Sam 9 Fév 2013 - 17:15

Bonjour à tous, quelqu'un pourrait il me dire dans quel sens se pose le disque d'appui en fond de cage d'embrayage??
Comme sur photo N°1 le coté biseauté vers l avant OU le coté biseau vers l'arrière comme sur photo N°2 MERCI D AVANCE DE VOS REPONSES





En bonus l'outi fini qui m'a servi à serrer la noix !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
davdaso
Expert
Expert
avatar

Masculin Nombre de messages : 395
Age : 41
Ville/Département : vassy 14410
ma moto: : MZ 125 TS (84)
zx636r 2003

Date d'inscription : 11/05/2008

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 9 Fév 2013 - 17:51

salut
photos 1
la face chanfreinée doit se trouver vers l'empilage
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://davdaso.skyrock.com
MAK
Expert
Expert


Masculin Nombre de messages : 521
Age : 57
Ville/Département : 89
ma moto: : Hyosung Karion
ETZ 125
Date d'inscription : 10/07/2011

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 9 Fév 2013 - 18:34

Ah, j'aurais dit le contraire, le chanfrein contre le fond de la cloche...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
davdaso
Expert
Expert
avatar

Masculin Nombre de messages : 395
Age : 41
Ville/Département : vassy 14410
ma moto: : MZ 125 TS (84)
zx636r 2003

Date d'inscription : 11/05/2008

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 9 Fév 2013 - 18:49

MAK a écrit:
Ah, j'aurais dit le contraire, le chanfrein contre le fond de la cloche...

et non pas sur la rtm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://davdaso.skyrock.com
steff
mécano
mécano
avatar

Masculin Nombre de messages : 149
Age : 48
Ville/Département : 33680 lacanau
ma moto: : 125 mz etz 1989
Date d'inscription : 30/09/2007

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 9 Fév 2013 - 18:54

Ça c est fait j ai bien tout remis(j’espère) chanfrein vers l’empilage reste à serrer les 3 dernières vis .
Pas eu le temps de mettre les photos je pense les mettre en fin de soirée.
Merci encore pour les conseilsjavascript:emoticonp('salut')javascript:emoticonp('Very Happy')
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MAK
Expert
Expert


Masculin Nombre de messages : 521
Age : 57
Ville/Département : 89
ma moto: : Hyosung Karion
ETZ 125
Date d'inscription : 10/07/2011

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 9 Fév 2013 - 19:22

Alors là, je comprends plus trop...

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
steff
mécano
mécano
avatar

Masculin Nombre de messages : 149
Age : 48
Ville/Département : 33680 lacanau
ma moto: : 125 mz etz 1989
Date d'inscription : 30/09/2007

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 9 Fév 2013 - 20:09

Quelqu'un a t 'il des nouvelles de montage car il ne me reste qu'à serrer les 3 dernières visses et si je peux éviter de tout re-démonter.
Merci !!!!! javascript:emoticonp('salut')javascript:emoticonp('Rolling Eyes')
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papikawette
Expert
Expert
avatar

Masculin Nombre de messages : 335
Age : 60
Ville/Département : Bailleul ORNE
ma moto: : 125 KAWASAKI KMX 1999
500 KAWASAKI KLE 1998
125 MZ ETZ 1987
125 HONDA XLS 1986
150 MZ TS 1974
125 MZ TS 1976
125 PEUGEOT 57 TAS 1956
Date d'inscription : 01/01/2012

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 9 Fév 2013 - 22:17

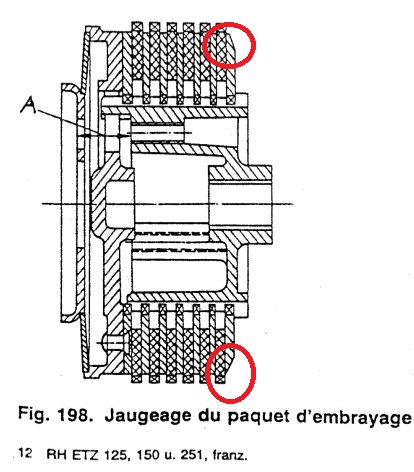

Photo N°2 . Le schéma de Mak est le bon , je viens de procéder à cette manoeuvre sur mon ETZ et je me suis posé la même question , parce qu'au démontage je n'avais pas remarqué le biseau . Bon courage et bon serrage des 3 boulons à 5nM. ( c'est pas beaucoup ! ) . La première fois , je n'avais pas assez resserré de peur de mal faire , donc l'embrayage patinait . REdémontage et REserrage et ça marche . C'est comme ça que la mécanique s'apprend !!! paspossible
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
steff
mécano
mécano
avatar

Masculin Nombre de messages : 149
Age : 48
Ville/Département : 33680 lacanau
ma moto: : 125 mz etz 1989
Date d'inscription : 30/09/2007

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 9 Fév 2013 - 22:35

Merci pour cette confirmation, je n'ai plus qu'à ré-démonter et remettre en place mais je préfère !!!!!!!!!!
Je vous tiens au courant de l'évolution
javascript:emoticonp('')
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Twinair
expert Pro
avatar

Masculin Nombre de messages : 1100
Age : 69
Ville/Département : 29900 CONCARNEAU
ma moto: : MZ TS125 de 83;Skyteam ACE 125 de 12.
Date d'inscription : 06/05/2011

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 9 Fév 2013 - 23:26

Ah, bon sang, tu les as bien soudés, les disques! Risquent pas de tourner. Sur la mienne aussi (TS) le chanfrein est vers le fond et épouse l'embouti de la cloche. Le plus ch.... c'est de remettre les micro-goupilles des ressorts. J'ai dû me casser la tête pour faire un outil M.Bricolage: 25 cm. de tube de Ø10 astucieusement ouvragé et un embout de pied de chaise.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papikawette
Expert
Expert
avatar

Masculin Nombre de messages : 335
Age : 60
Ville/Département : Bailleul ORNE
ma moto: : 125 KAWASAKI KMX 1999
500 KAWASAKI KLE 1998
125 MZ ETZ 1987
125 HONDA XLS 1986
150 MZ TS 1974
125 MZ TS 1976
125 PEUGEOT 57 TAS 1956
Date d'inscription : 01/01/2012

MessageSujet: Re: POSITION DU DISQUE D APPUI   Dim 10 Fév 2013 - 11:32

J'ai retrouvé ce matin le sujet qui répond à la question que je m'étais aussi posée quant au sens du disque d'appui : http://motoancienne.superforum.fr/t8120p30-transmission-primaire-125-etz .
Bon remontage !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
steff
mécano
mécano
avatar

Masculin Nombre de messages : 149
Age : 48
Ville/Département : 33680 lacanau
ma moto: : 125 mz etz 1989
Date d'inscription : 30/09/2007

MessageSujet: A REFAIRE    Sam 16 Fév 2013 - 9:48

La suite du travail !!!!!! (je pense que je vais changer de clé dynamométrique).
Après montage complet ,il ne me reste que les 3 dernières vis à serrer à 5Nm j'en vois enfin le bout....
Et paffff 2 vis sur3 de péter ci-joint les photos, reste à essayer de sortir le filetage a l'extracteur sans abimer le filetage intérieur de la noix sinon javascript:emoticonp('Mad')javascript:emoticonp('Rolling Eyes')

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gilou
Chef pilier du forum
Chef pilier du  forum
avatar

Masculin Nombre de messages : 3198
Age : 61
Ville/Département : 89
ma moto: : MZ 125 etz 1989
Date d'inscription : 20/12/2008

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 16 Fév 2013 - 11:16

paspossible pas de bol, j'espère que tu ne vas pas trop galèrer à sortir le pas de vis
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marco
Admin
Admin
avatar

Masculin Nombre de messages : 13460
Age : 55
Ville/Département : vers toulouse
ma moto: : BMW R 1100 GS /GSA 2013
Date d'inscription : 14/08/2005

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 16 Fév 2013 - 11:18

une clé dynamométrique ,ça bouge et ça s'étalonne de temps en temps
et 5 Nm ,c'est tres peu , tu t'es peut etre trompé au réglage de ta clé ,tout simplement ,ça arrive Wink

_________________
Deux  ou  trois cylindres  ,sinon rien

http://www.youtube.com/watch?v=Htq70Umaj9c&feature=player_embedded

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://dun-sur-auron.superforum.fr/index.htm
steff
mécano
mécano
avatar

Masculin Nombre de messages : 149
Age : 48
Ville/Département : 33680 lacanau
ma moto: : 125 mz etz 1989
Date d'inscription : 30/09/2007

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 16 Fév 2013 - 12:02

Voici le réglage sur la clé,le chiffre en Newton 4.4 + rotation de la bague vers la droite de 6 (= 5Nm ??)

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MAK
Expert
Expert


Masculin Nombre de messages : 521
Age : 57
Ville/Département : 89
ma moto: : Hyosung Karion
ETZ 125
Date d'inscription : 10/07/2011

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 16 Fév 2013 - 12:27

Tu es sûr qu'il n'y a pas une confusion là ?
Sauf erreur d'échelle, je crois lire sur la clé presque 47,7 Nm, soit presque dix fois trop...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papikawette
Expert
Expert
avatar

Masculin Nombre de messages : 335
Age : 60
Ville/Département : Bailleul ORNE
ma moto: : 125 KAWASAKI KMX 1999
500 KAWASAKI KLE 1998
125 MZ ETZ 1987
125 HONDA XLS 1986
150 MZ TS 1974
125 MZ TS 1976
125 PEUGEOT 57 TAS 1956
Date d'inscription : 01/01/2012

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 16 Fév 2013 - 12:37

Aie , je pense que MAK a raison . Pour ce type de couple de serrage faible , il faut utiliser une clé dynamométrique pour potence de vélo , réglable à 5 Nm. .
Au pire , si tu ne peux pas récupérer tes boulons , tu change toute la cloche .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
steff
mécano
mécano
avatar

Masculin Nombre de messages : 149
Age : 48
Ville/Département : 33680 lacanau
ma moto: : 125 mz etz 1989
Date d'inscription : 30/09/2007

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 16 Fév 2013 - 12:42

Je pense essayer de voir ça dans le week end les nouvelles suivronsjavascript:emoticonp('scratch')
Merci en attendant pour ces réponses javascript:emoticonp('Very Happy')
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Twinair
expert Pro
avatar

Masculin Nombre de messages : 1100
Age : 69
Ville/Département : 29900 CONCARNEAU
ma moto: : MZ TS125 de 83;Skyteam ACE 125 de 12.
Date d'inscription : 06/05/2011

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 16 Fév 2013 - 18:20

steff a écrit:
La suite du travail !!!!!! (je pense que je vais changer de clé dynamométrique).
Après montage complet ,il ne me reste que les 3 dernières vis à serrer à 5Nm j'en vois enfin le bout....
Et paffff 2 vis sur3 de péter ci-joint les photos, reste à essayer de sortir le filetage a l'extracteur sans abimer le filetage intérieur de la noix sinon javascript:emoticonp('Mad')javascript:emoticonp('Rolling Eyes')

Opalààà ! Je crois bien que je préfère les micro-goupilles chiantes Rolling Eyes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
steff
mécano
mécano
avatar

Masculin Nombre de messages : 149
Age : 48
Ville/Département : 33680 lacanau
ma moto: : 125 mz etz 1989
Date d'inscription : 30/09/2007

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 16 Fév 2013 - 18:40

une vis de sortie,filetage intérieur OK il en reste une à sortir!!!!!
On croise les doigts et on y croit.
Pour le serrageil faut toujours s’arrêter 1/4 de tour avant que ça pète !!
Effectivement je croyais avoir vu 4.4 mais non c'est bien 44 Nm javascript:emoticonp('paspossible')javascript:emoticonp('paspossible')

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papikawette
Expert
Expert
avatar

Masculin Nombre de messages : 335
Age : 60
Ville/Département : Bailleul ORNE
ma moto: : 125 KAWASAKI KMX 1999
500 KAWASAKI KLE 1998
125 MZ ETZ 1987
125 HONDA XLS 1986
150 MZ TS 1974
125 MZ TS 1976
125 PEUGEOT 57 TAS 1956
Date d'inscription : 01/01/2012

MessageSujet: Re: POSITION DU DISQUE D APPUI   Sam 16 Fév 2013 - 22:57

En ce qui concerne le serrage des 3 boulons , la première fois que je l'ai fait , je n'avais pas la bonne clé et j'ai serré "au jugé" , donc pas assez , résultat l'embrayage patinait au delà de 5000 tr/min. . Donc démontage à nouveau et serrage avec une clé adéquate . Depuis ça fonctionne "nickel" !!
Autre détail avec les clés dynamométriques : elles ne fonctionnent au couple prévu QUE pour serrer endesacord .Pour le sens déserrage elle ne "claque pas au couple . Donc méfiance pour les pas de vis inversés , type écrou de la cloche d'embrayage : on ne peut les serrer qu'au "pif" Ca sent le vécu récent de ma part , heureusement c'est l'écrou qui a rendu l'âme et pas l'axe qui vient de la boite !!!! paspossible
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
steff
mécano
mécano
avatar

Masculin Nombre de messages : 149
Age : 48
Ville/Département : 33680 lacanau
ma moto: : 125 mz etz 1989
Date d'inscription : 30/09/2007

MessageSujet: Re: POSITION DU DISQUE D APPUI   Dim 17 Fév 2013 - 0:09

La solution pour être sur de serrer l'écrou central pas à gauche à 75 Nm ???
Pour les 3 vis,j'ai vu qu'il existait des clés dynamométrique pour vélo (de 1 à 10 Nm de mémoire)
Peut être un achat judicieux !!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MAK
Expert
Expert


Masculin Nombre de messages : 521
Age : 57
Ville/Département : 89
ma moto: : Hyosung Karion
ETZ 125
Date d'inscription : 10/07/2011

MessageSujet: Re: POSITION DU DISQUE D APPUI   Dim 17 Fév 2013 - 8:37

steff a écrit:
La solution pour être sur de serrer l'écrou central pas à gauche à 75 Nm ???

Tu prends une clé à cliquet normale.
Il faut trouver un bout de tube de 1 mètre, l'emmancher sur la clé et suspendre à l'autre bout un poids de 7,5 kg environ (plutôt moins).
Ensuite, laisser descendre doucement le poids jusqu'à immobilisation.

Pour les "petits" serrages, j'ai acheté ça:

http://www.equipmoto.fr/accessoire-moto-cle-dynamometrique-moto.html
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
steff
mécano
mécano
avatar

Masculin Nombre de messages : 149
Age : 48
Ville/Département : 33680 lacanau
ma moto: : 125 mz etz 1989
Date d'inscription : 30/09/2007

MessageSujet: Re: POSITION DU DISQUE D APPUI   Dim 17 Fév 2013 - 9:46

Merci de cette réponse et vos conseils,je m'attaque à la deuxième vis a sortir ce matin et post les photos ce soir
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
steff
mécano
mécano
avatar

Masculin Nombre de messages : 149
Age : 48
Ville/Département : 33680 lacanau
ma moto: : 125 mz etz 1989
Date d'inscription : 30/09/2007

MessageSujet: Re: POSITION DU DISQUE D APPUI   Dim 17 Fév 2013 - 10:07

J'ai trouvé ça si ça peut servir à quelqu'un d'autre javascript:emoticonp('Very Happy')javascript:emoticonp('Very Happy')

http://www.numberfactory.com/nf%20torque.htm?entervalue=75
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: POSITION DU DISQUE D APPUI

Revenir en haut Aller en bas

POSITION DU DISQUE D APPUI
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» POSITION DU DISQUE D APPUI
» Fixité du bas de jambes
» Frein à disque : Changer de diamètre
» Position de la téte par rapport à la balle ..
» Changement disque et plaquettes

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum de la moto ancienne (et du 50!) :: Trucs et astuces :: DEPANNAGE-
Sauter vers:
