Pas beaucoup bossé cette semaine.
Nettoyage du second fourreau


caferacer 3 cylindres 2 temps - Page 2 Amort_15

Et des Marzocchi
caferacer 3 cylindres 2 temps - Page 2 Amort_17



caferacer 3 cylindres 2 temps - Page 2 Amort_16
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 20 Oct 2013 - 18:12

Remontage du bras oscillant et des amortisseurs

caferacer 3 cylindres 2 temps - Page 2 Mont_013

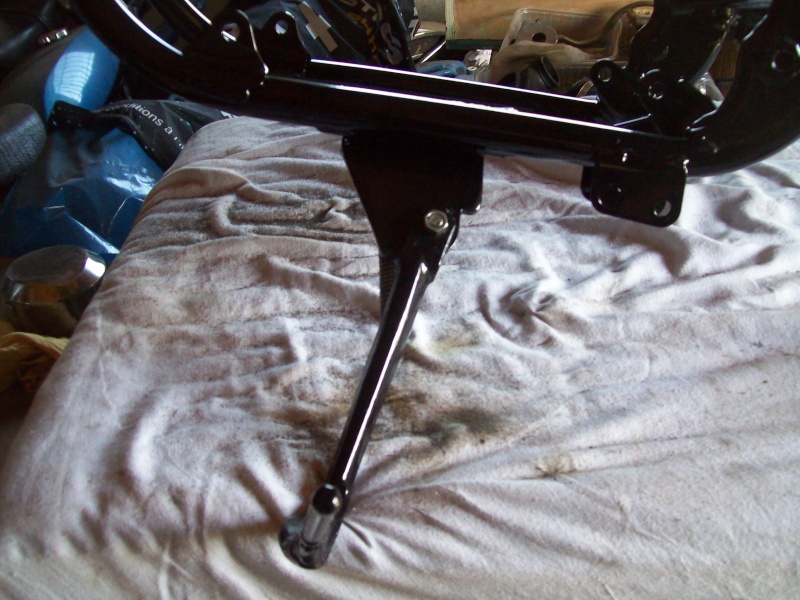

La béquille latérale et son support

caferacer 3 cylindres 2 temps - Page 2 Cadre_14

Le réservoir d'huile


caferacer 3 cylindres 2 temps - Page 2 Cadre_15
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 20 Oct 2013 - 18:16

Le bac à batterie

caferacer 3 cylindres 2 temps - Page 2 Cadre_16

Et les Tés de fourche

caferacer 3 cylindres 2 temps - Page 2 Cadre_17
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyLun 28 Oct 2013 - 18:32

Montage de la fourche, des soufflets, des pattes de phare et des bracelets.

caferacer 3 cylindres 2 temps - Page 2 Fourch14
caferacer 3 cylindres 2 temps - Page 2 Fourch15
caferacer 3 cylindres 2 temps - Page 2 Fourch16
caferacer 3 cylindres 2 temps - Page 2 Fourch17

Mauvaise surprise: un des tubes de fourche est mort. Il est abimé juste à l'endroit du spy. Va falloir que j'en cherche un autre.
Revenir en haut Aller en bas
le-père-hugues
Expert
Expert
le-père-hugues


Masculin Nombre de messages : 890
Age : 67
Ville/Département : saint sulpice tarn
ma moto: : Oural 750 Wolf "maison"
Dniepr MT16
Jawa 350 californian
bmw r65RT

Date d'inscription : 29/11/2010

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyJeu 31 Oct 2013 - 18:41

voila une réfection que l'on suit pas a pas et dans le détail vebien

Bravo Patrice et je ne doute pas que cette machine sera magnifique a la sortie!
Revenir en haut Aller en bas
romain
Expert
Expert
romain


Masculin Nombre de messages : 519
Age : 57
Ville/Département : lesconil/29
ma moto: : Des BMW , une MZ et une GUZZ
Date d'inscription : 16/12/2009

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptySam 2 Nov 2013 - 7:31

vebien  c'est bien parti !!!

il va être chouette ce "racer" !

Bravo !
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptySam 2 Nov 2013 - 18:24

Merci les gars. Bon j'avance un petit peu.
Mes jantes étant piquées et les rayons trop rouillés, je ne vais pas les remonter.
J'ai des jantes alu (toujours dans mon garage) qui devraient s'y monter.

caferacer 3 cylindres 2 temps - Page 2 Roue_a12
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptySam 2 Nov 2013 - 18:29

Elle est loin loin d'etre neuve mais apres un peu de nettoyage, elle rend pas trop mal

caferacer 3 cylindres 2 temps - Page 2 Roue_a13
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptySam 2 Nov 2013 - 18:34

Et le disque perçé qui va avec...Ca fait plus racing....

caferacer 3 cylindres 2 temps - Page 2 Roue_a14

La suite au prochain épisode!
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 3 Nov 2013 - 17:54

Montage de la roue avant

caferacer 3 cylindres 2 temps - Page 2 Roue_a20

Préparation de la roue arriere

caferacer 3 cylindres 2 temps - Page 2 Roue_a21
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 3 Nov 2013 - 18:22

Un prtit aperçu de l'ensemble

caferacer 3 cylindres 2 temps - Page 2 Roue_a22
Revenir en haut Aller en bas
romain
Expert
Expert
romain


Masculin Nombre de messages : 519
Age : 57
Ville/Département : lesconil/29
ma moto: : Des BMW , une MZ et une GUZZ
Date d'inscription : 16/12/2009

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 3 Nov 2013 - 18:42

vebien  nickel !
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 3 Nov 2013 - 21:15

On arrive au moment tant redouté: le faisceau électrique. Je suis nul, j'y comprend rien et ça me plait pas....

caferacer 3 cylindres 2 temps - Page 2 Roue_a26
caferacer 3 cylindres 2 temps - Page 2 Roue_a27

Il a été un peu bidouillé et les fils qui vont aux bobines ont été coupés.
Comment retrouver les fils qui vont à la bobine droite; gauche et celle du milieu ?
Je suis pas sorti de l'auberge.

Est ce qu'il existe un ruban spécial pour regainer les fils?
Revenir en haut Aller en bas
marco
Admin
Admin
marco


Masculin Nombre de messages : 16910
Age : 61
Ville/Département : vers toulouse
ma moto: : BMW R 1100 GS /GSA 2013
Date d'inscription : 14/08/2005

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 3 Nov 2013 - 22:08

si tu as le schéma electrique ,je penses que tu auras des couleurs differentes suivant les bobines Very Happy

_________________
Deux ou trois cylindres, sinon rien
..............il y a des gens qui sont nés bêtes, n'ont rien appris et en ont oublié la moitié...

https://www.youtube.com/watch?v=Htq70Umaj9c&feature=player_embedded

caferacer 3 cylindres 2 temps - Page 2 Barre_10caferacer 3 cylindres 2 temps - Page 2 Lh10caferacer 3 cylindres 2 temps - Page 2 68547110caferacer 3 cylindres 2 temps - Page 2 Japane11
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyLun 4 Nov 2013 - 17:34

J'ai repéré les 2 fils qui partent de chaque bobine. Le problème, c'est qu'il y a un fil orange à chaque bobine.

caferacer 3 cylindres 2 temps - Page 2 Bobine10

Et 3 fils orange qui sortent du faisceau.

caferacer 3 cylindres 2 temps - Page 2 Bobine11

Comment savoir lesquels brancher ensemble?
Revenir en haut Aller en bas
marco
Admin
Admin
marco


Masculin Nombre de messages : 16910
Age : 61
Ville/Département : vers toulouse
ma moto: : BMW R 1100 GS /GSA 2013
Date d'inscription : 14/08/2005

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyLun 4 Nov 2013 - 18:31

je pense donc que les "Oranges" sont les masses uniquement
tu n'as pas le schéma elect ??
sinon tu peux "pomper" sur tes autres machines puisque ce sont les memes Very Happy

_________________
Deux ou trois cylindres, sinon rien
..............il y a des gens qui sont nés bêtes, n'ont rien appris et en ont oublié la moitié...

https://www.youtube.com/watch?v=Htq70Umaj9c&feature=player_embedded

caferacer 3 cylindres 2 temps - Page 2 Barre_10caferacer 3 cylindres 2 temps - Page 2 Lh10caferacer 3 cylindres 2 temps - Page 2 68547110caferacer 3 cylindres 2 temps - Page 2 Japane11
Revenir en haut Aller en bas
Papi max
pilier du forum
pilier du forum
Papi max


Masculin Nombre de messages : 1549
Age : 77
Ville/Département : Léguevin 31
ma moto: : Suzuki GS 500 E de 1993 et Testi Grand Prix
Date d'inscription : 21/04/2013

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyLun 4 Nov 2013 - 22:42

Je l'ai le schéma de la 550GT, les 3 fils orange des 3 bobines sont des + après contact, ils sont reliés ensemble dans le faisceau et le fil après liaison, orange lui aussi va au contacteur de démarrage et coupe circuit.
Tous les fils orange sont des + après contact.
Les noirs sont des masses.
Les rouges des + direct batterie.
Max.
Revenir en haut Aller en bas
jmjfreeride
Bidouilleur
Bidouilleur
jmjfreeride


Masculin Nombre de messages : 65
Age : 29
Ville/Département : Nice
ma moto: : piaggio ciao 1975
motom 48
Date d'inscription : 20/04/2013

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyMar 5 Nov 2013 - 6:51

sinon pour regainer ton faisceaux tu peux utilisé cette gaine spirale qui est très résistante Wink

http://rrs-direct.com/store/gaine-spirale-diametre-4mm.html
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyMar 5 Nov 2013 - 17:37

Après renseignements pris, je peux brancher les oranges dans n'importe quel ordre.
C'est plus simple que je croyais.

Merci pour vos réponses.
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 17 Nov 2013 - 16:51

J'ai pas fait grand chose ces jours ci. J'ai mis le faiscrau de coté pour le moment.
J'ai du remplacer le disque par celui d'origine car le percé est plus déporté et est trop près du fourreau. C'est dommage, il me plaisait bien.

caferacer 3 cylindres 2 temps - Page 2 Disque14


Dernière édition par patricergt le Dim 17 Nov 2013 - 17:04, édité 1 fois
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 17 Nov 2013 - 16:59

J'aimerais percer mon disque en me servant de celui ci comme gabarit. Quelqu'un a déja essayé ? ça a l'air dur et il y a 90 trous

caferacer 3 cylindres 2 temps - Page 2 Disque15
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 17 Nov 2013 - 17:26

J'ai aussi recoupé le garde boue avant

caferacer 3 cylindres 2 temps - Page 2 Disque16

caferacer 3 cylindres 2 temps - Page 2 Garde_11

Je vais peut etre en recouper un peu plus vers l'arriere.
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 8 Déc 2013 - 18:45

Un peu d'avancement dans les travaux (pas beaucoup)
Décabossage , ponçage et peinture du phare

caferacer 3 cylindres 2 temps - Page 2 Elec_p11
caferacer 3 cylindres 2 temps - Page 2 Elec_p12
caferacer 3 cylindres 2 temps - Page 2 Elec_p13
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 8 Déc 2013 - 18:56

J'ai commencé à remonter le faisceau (ça me plait vraiment pas mais faut se lancer)

caferacer 3 cylindres 2 temps - Page 2 Elec_p14
caferacer 3 cylindres 2 temps - Page 2 Elec_p15

C'est tout pour le moment, mais il fait pas chaud dans le garage.
Revenir en haut Aller en bas
patricergt
Expert
Expert
patricergt


Masculin Nombre de messages : 373
Age : 63
Ville/Département : Vielmur/Agout Tarn 81
ma moto: : les Suzuki 2 temps et motos annees 70
Date d'inscription : 29/03/2012

caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 EmptyDim 5 Jan 2014 - 18:57

Bon, j'ai un peu avancé (pas beaucoup) J'ai retapé et remonté les comodos.
Refait un tableau de bord plus propre en attendant mieux.

caferacer 3 cylindres 2 temps - Page 2 550_c_17
Revenir en haut Aller en bas
Contenu sponsorisé





caferacer 3 cylindres 2 temps - Page 2 Empty
MessageSujet: Re: caferacer 3 cylindres 2 temps   caferacer 3 cylindres 2 temps - Page 2 Empty

Revenir en haut Aller en bas

caferacer 3 cylindres 2 temps
Revenir en haut
Page 2 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» Je fume a 9000 tr sur un cylindre de temps en temps !!!!
» d 2 temps au 4 temps comme la valse
» HD 4 cylindres
» 12 cylindres en ligne ?
» Jawa six cylindres

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum de la moto ancienne (et du 50!) :: LE COIN des CAFE RACERS et des CHOPPERS-
Sauter vers:
